空心螺旋真空连续干燥机主要组成部分有:主轴(空心)、螺旋叶片(空心)、壁面(半管式)等几个部分;壳体为W型,壳体内安排有多根空心螺旋轴;壳体有密封可开启式上盖,且配备过滤除尘装置,防止物料粉尘外泄。

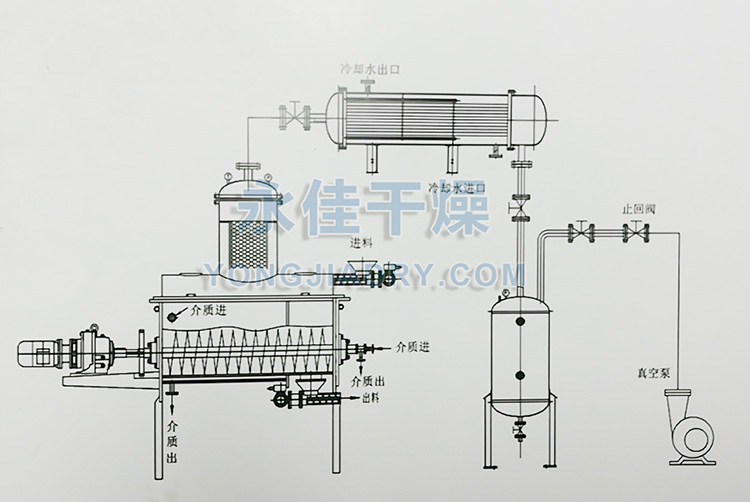

工作原理:空心螺旋真空连续干燥机有多个舱室并联组成,每个舱室可独立控温,独立控制物料的流动速度,且可以根据需要任意转换为加热或者冷却。空心螺旋真空连续干燥机在真空状态下实现连续进料和出料,突破了真空状态下的连续进出料的技术难题,进料量可按需要自由设定,使批次干燥成功转化为动态连续干燥,在大幅度提高了干燥制品产量的同时又使得生产成本全面下降。
1、节能:由于间接传导,大部分的能量都被物料吸收。
2、 环保:真空下没有空气携带,排放全部为溶剂,溶剂又可以通过换热器回收, 可以达到零排放
3、 造价低:单位有效容积内拥有巨大的传热面,设备尺寸小,减少了建筑面积及建筑空间。整机出厂,安装简单。
4、处理物料范围广: 适用多种物料。
5、常用介质有:水蒸汽、导热油、热水等。
6、操作费用低:操作简单,进出料方便,减轻了工人劳动强度;物料受到的环境污染减少,提高了产品质量;合理的设备结构,维修简单方便。
◎不能接受高温的热敏性物料
◎容易氧化、易燃易爆的物料
◎需要回收溶剂和有毒气体的物料
◎适用即要干燥,又要冷却的物料
◎适用物料形态有粉体、膏状、浆料、颗粒等
空心螺旋真空连续干燥机KL-ZLG
规格型号 |
总容积/L |
加热面积/m² |
冷却面积/m² |
夹套,叶片设计力/Mpa |
长/mm |
宽/mm |
高/mm |
3000 |
3000 |
28 |
15 |
<1.0 |
5000 |
1600 |
3500 |
4000 |
4000 |
37 |
20 |
<1.0 |
6000 |
1700 |
3600 |
5000 |
5000 |
45 |
25 |
<1.0 |
5600 |
1900 |
3700 |
6000 |
5000 |
52 |
28 |
<1.0 |
6100 |
2000 |
3800 |
7000 |
7000 |
65 |
31 |
<1.0 |
6200 |
2200 |
4000 |
8000 |
8000 |
73 |
36 |
<1.0 |
6500 |
2300 |
4100 |
10000 |
10000 |
78 |
42 |
<1.0 |
6700 |
2500 |
4200 |
12000 |
12000 |
97 |
55 |
<1.0 |
7600 |
2600 |
4300 |
注:部分参数设计时视不同物料有所调整,有关参数变更恕不预先通知。
